回流焊型號：KAYO-RF330
| 加熱區數量 | 上3下3 |
| 加熱區長度 | 1000mm |
| 加熱方式 | 全強制熱風加熱 |
| 冷卻區數量 | 2個空氣冷卻區（等離子直流風扇） |
| PCB板最大寬度 | 300mm(東城不銹鋼網帶) |
| 運輸方向 | 左→右 |
| 運輸帶高度 | 880±20mm |
| 傳送方式 | 不銹鋼網帶傳動 |
| 運輸帶速度 | 0-2000mm/min |
| 電源 | 5線3相380V |
| 啟動功率 | 5KW |
| 正常工作消耗功率 | 1.5KW |
| 升溫時間 | 約20分鐘左右 |
| 溫度控制方式 | 儀表PID閉環控制，SSR驅動 |
| 溫度控制精度 | ±2℃ |
| PCB板溫度分布偏差 | ±2℃ |
| 異常警報 | 三色燈溫度異常警報（恒溫后超高溫或超低溫） |
| 外型尺寸 | L1500×W610×H670 |
| 重量 | 約120Kg |

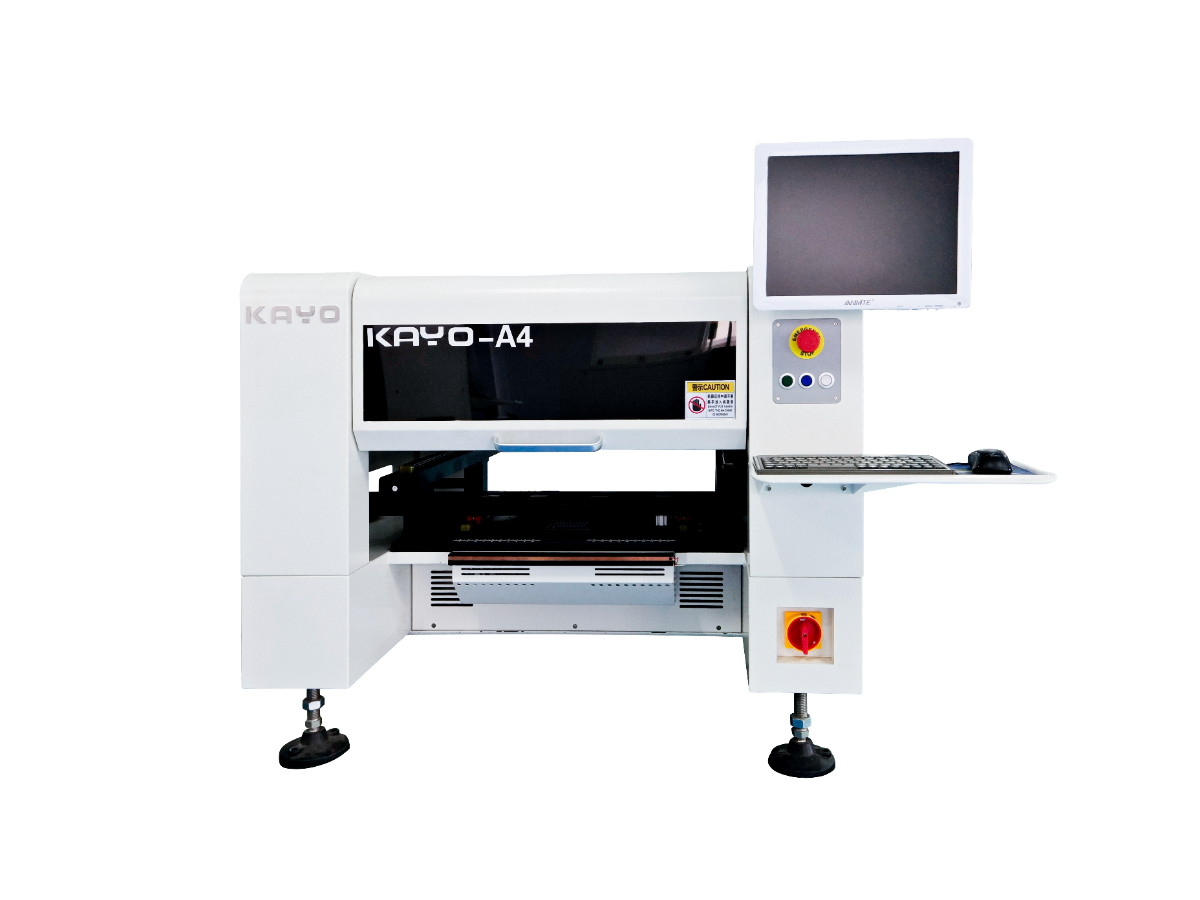

貼片機型號：KAYO-A4
| 喂料器數量 | 46個（前20后26） | 貼裝頭數量 | 四頭（無需換吸嘴） |
| 托盤數量 | 支持四組 | 定位精準 | 0.01mm |
| 平均功率 | 600w | 電源 | 220V,50Hz |
| 吸嘴緩沖范圍 | 5mm | 壓縮空氣 | 0.5-0.6Mpa |
| 驅動電機 | 日本松下伺服電機 | 最大電路板面積 | 480×300mm |
| XY最大移動范圍 | 556×680mm | Z軸最大移動范圍 | 20mm |
| 產品重量 | 240KG | 外形尺寸 | 1180*1100*860mm |
| 貼裝模式 | 手動 半自動 全自動 | 操作窗口 | 單顯示操作 |
| 導軌調整模式 | 手動+自動 | 開蓋報警 | 降速或者停機 |
| 運動驅動系統 | 松下高速DSP驅動 | XYZ驅動導軌 | 智能曲線加減速直線聯動 |
| 帶式喂料器 | 8、12、16、24、32mm 飛達、振動飛達 | ||
| 最大貼片速度 | 7000Pcs/小時（開視覺） | ||
| 平均貼片速度 | 5000Pcs/小時（開視覺） | ||
| XYZ驅動導軌 | 上銀高精密重載直線導軌 | ||
| 吸嘴真空源 | 含有真空破壞的高速通斷真空發生器 | ||
| 操作系統 | 基于Windows操作系統的，凱揚科技公司自主研發的全自動貼片機操作系統 | ||
| 元件角度 | 0-360°任意角度，運動中同步旋轉 | ||
| 進板方式 | 單段式從左到右自動接駁，自動PCB傳動定位 | ||
| 視覺顯示器 | 1個工業控制顯示器比例4:3分辨率：1024×768 | ||
| 編程方式 | 點對點教習編程，視覺編程，PCB文件坐標導入等 | ||
| 識別相機數量 | 一部Mark識別相機，四部同步高速識別相機，一部500萬像素高精密識別相機 | ||
| 貼裝優化 | 程序自動優化貼裝完成繼續生產無需等待復位 | ||
| 自動化聯線 | 可自動接駁前后端帶信號設備 | ||
| 快捷按鈕 | 脫機 復位 自動運行清除報警 | ||
| 適用貼裝范圍 | 適配0402、0603、0805、1206、LED燈珠、二極管、三極管、SOT、45*45mm范圍內引腳間距大于0.3mm的QFP、BGA等 | ||
