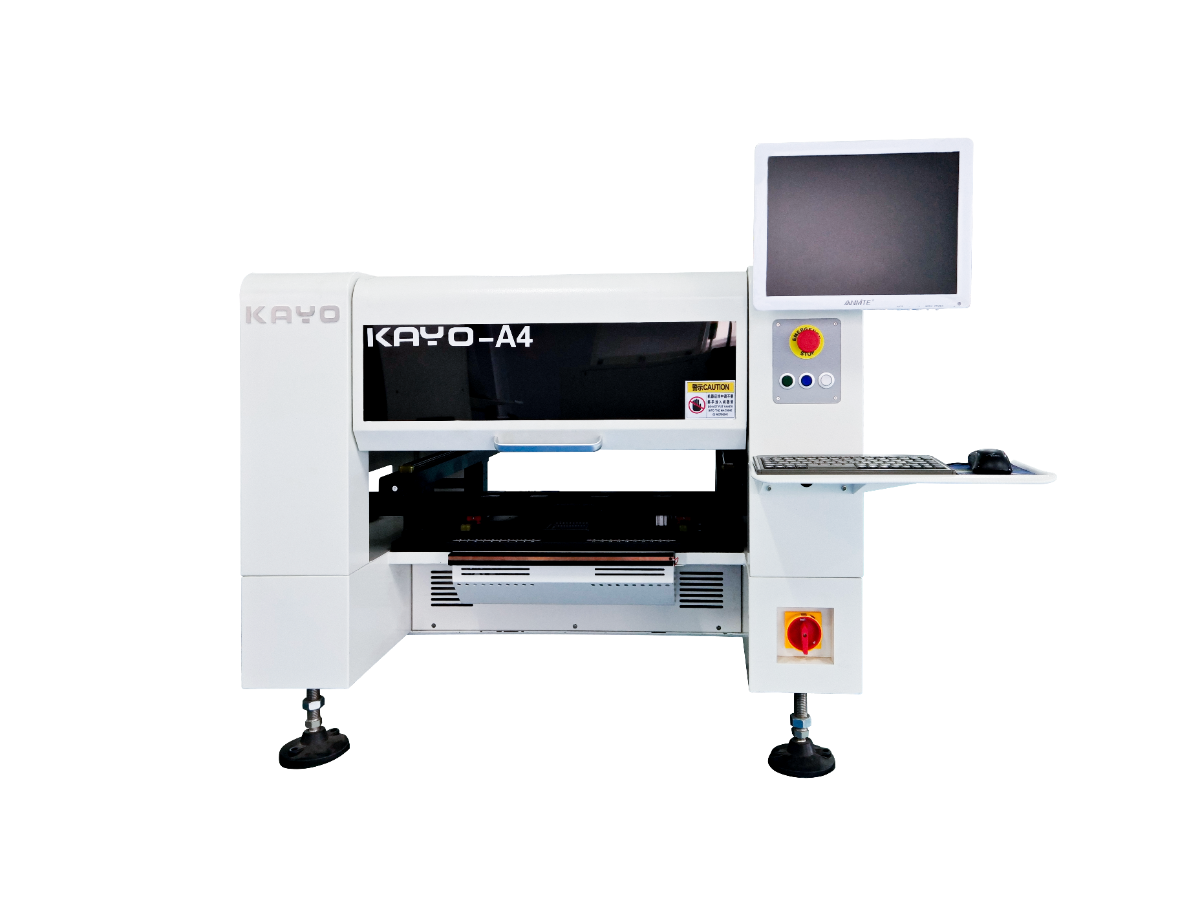

貼片機型號：KAYO-A4
| 喂料器數量 | 46個（前20后26） | 貼裝頭數量 | 四頭（無需換吸嘴） |
| 托盤數量 | 支持四組 | 定位精準 | 0.01mm |
| 平均功率 | 600w | 電源 | 220V,50Hz |
| 吸嘴緩沖范圍 | 5mm | 壓縮空氣 | 0.5-0.6Mpa |
| 驅動電機 | 日本松下伺服電機 | 最大電路板面積 | 480×300mm |
| XY最大移動范圍 | 556×680mm | Z軸最大移動范圍 | 20mm |
| 產品重量 | 240KG | 外形尺寸 | 1180*1100*860mm |
| 貼裝模式 | 手動 半自動 全自動 | 操作窗口 | 單顯示操作 |
| 導軌調整模式 | 手動+自動 | 開蓋報警 | 降速或者停機 |
| 運動驅動系統 | 松下高速DSP驅動 | XYZ驅動導軌 | 智能曲線加減速直線聯動 |
| 帶式喂料器 | 8、12、16、24、32mm 飛達、振動飛達 | ||
| 最大貼片速度 | 7000Pcs/小時（開視覺） | ||
| 平均貼片速度 | 5000Pcs/小時（開視覺） | ||
| XYZ驅動導軌 | 上銀高精密重載直線導軌 | ||
| 吸嘴真空源 | 含有真空破壞的高速通斷真空發生器 | ||
| 操作系統 | 基于Windows操作系統的，凱揚科技公司自主研發的全自動貼片機操作系統 | ||
| 元件角度 | 0-360°任意角度，運動中同步旋轉 | ||
| 進板方式 | 單段式從左到右自動接駁，自動PCB傳動定位 | ||
| 視覺顯示器 | 1個工業控制顯示器比例4:3分辨率：1024×768 | ||
| 編程方式 | 點對點教習編程，視覺編程，PCB文件坐標導入等 | ||
| 識別相機數量 | 一部Mark識別相機，四部同步高速識別相機，一部500萬像素高精密識別相機 | ||
| 貼裝優化 | 程序自動優化貼裝完成繼續生產無需等待復位 | ||
| 自動化聯線 | 可自動接駁前后端帶信號設備 | ||
| 快捷按鈕 | 脫機 復位 自動運行清除報警 | ||
| 適用貼裝范圍 | 適配0402、0603、0805、1206、LED燈珠、二極管、三極管、SOT、45*45mm范圍內引腳間距大于0.3mm的QFP、BGA等 | ||

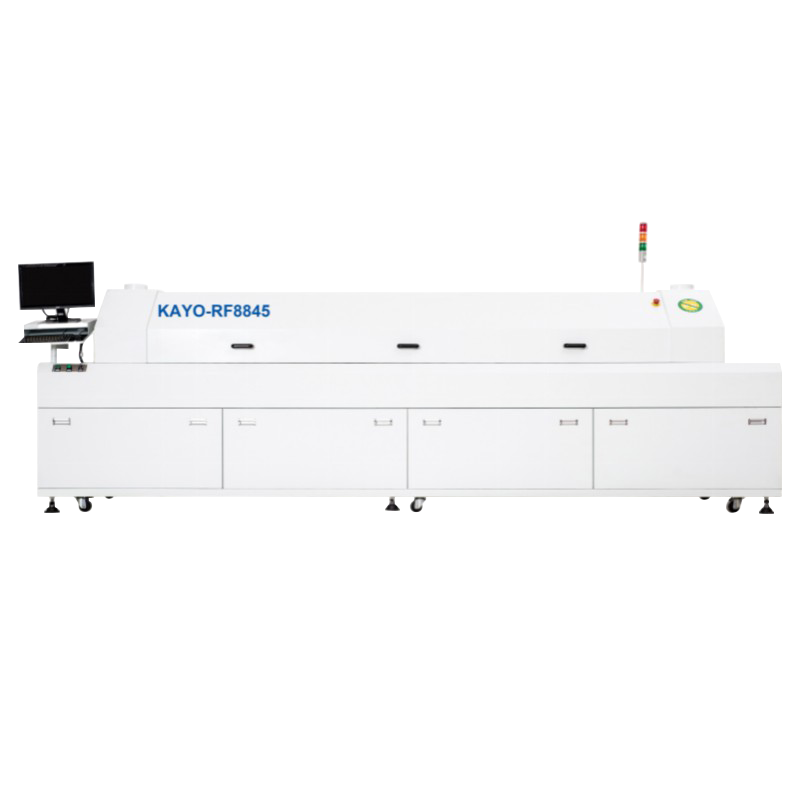

回流焊型號：KAYO-RF8845
| 適用錫膏類型 | 有鉛錫膏，無鉛錫膏，低高溫錫膏 |
| 加工最大基板尺寸 | 最寬焊接450mm |
| 適用元件類型 | BGA.電阻，芯片.二極管.三極管 |
| 機身尺寸 | L4600mm*W1000mm*H1420mm |
| 機體重量 | 1100KG |
| 溫區構成 | 上下各8溫區 |
| 溫度控制方式 | 工業電腦+PLC控制 |
| 溫區控制精度 | ±2° |
| PCB橫向溫度偏差 | ±2° |
| 溫度控制范圍 | 400° |
| 升溫時間（冷機啟動） | 15-20分鐘 |
| 溫度穩定時間 | 3分鐘 |
| 運風方式 | 上爐膽采用進口鎳鉻發熱管加熱,臺灣三越耐高溫馬達驅動風輪散熱均勻，運行平穩，無噪音 |
| 內部結構 | 采用上下內膽結合而成,上下內膽采用2.0厚冷軋鋼板焊接而成，外部噴銀色高溫油漆（爐膽外部加上保溫棉）,內部采用進口保溫棉保溫，加熱區長度3150mm.上下8個溫區，共計16個溫區. |
| 傳送帶寬度 | 450mm |
| 傳送方式 | 傳送方式 |
| 輸送方向 | 左-右 右-左 可選 |
| 傳輸鏈條面高度 | 880±20mm |
| 運輸速度 | 90W馬達配1:100減速機，速度器可調 |
| 電源 | 單相220V 三相380V |
| 功率 | 啟動功率32KW 工作耗電功率5KW |
| 傳送電機 | 臺灣豪力電機90W配1:100減速機 |
| 運風馬達 | 臺灣三越90W帶散熱型，耐高溫 |
| 發熱器 | 鎳鉻（瑞典） |
| 報警 | 三色信號燈 黃色：升溫，綠色：恒溫，紅色：異常，自動報警 |
| 控制系統 | 每個溫區單獨控制每個溫區 |
| 冷卻區 | 2個 |
| 冷卻方式 | 風冷 |
