貼片機的吸嘴不僅是貼片機吸取元件進行貼、放動作的關鍵零件,而且也是光學視覺系統的照相機拍照時的背景,它主要運用真空吸附原理進行元件的吸取工作,而運用吹氣把吸附在吸嘴的元件放到電路板的坐標位置上。

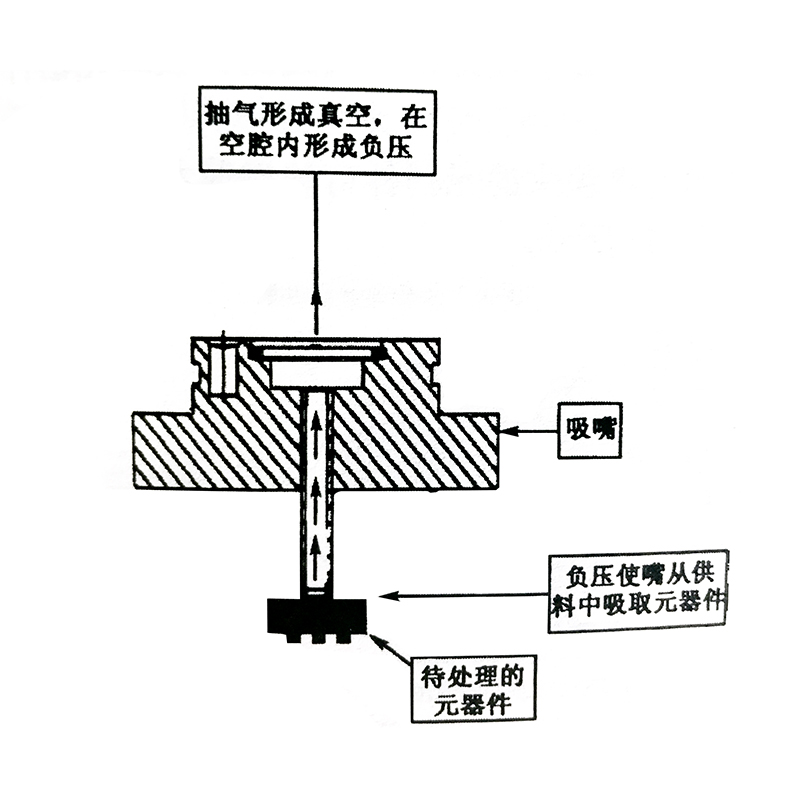

吸嘴真空吸取元件

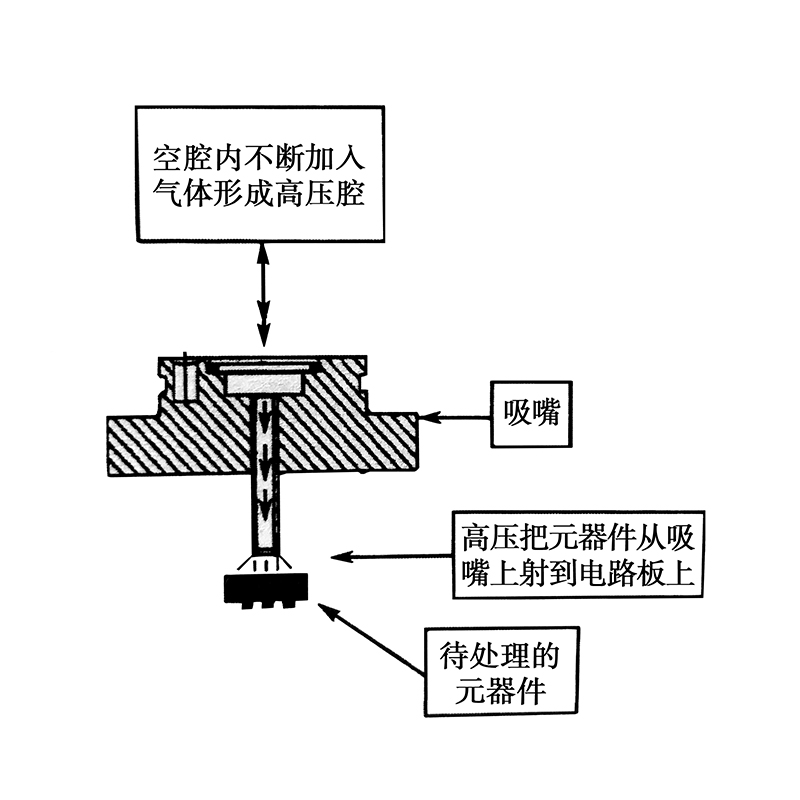

吸嘴吹氣吹出元件

針對不同的元件要選用不同的吸嘴。為了在圖像攝取時具有良好的背景,以便在圖像處理時能順利突出目標信息,幾乎每個吸嘴都帶有其反射背景,當提取圖像時,吸嘴作為背景,使元件的圖像對比度強,更加清晰當貼片機的吸嘴吸取元件時,在理想的情況下,元件的中心、吸嘴的中心和所獲得圖像的空間中心應該是重合的,而光學視覺系統的調整實際上也是要補償實際工作中該不重

合而導致的偏差，當人們在設計吸嘴時,考慮到以上的吸嘴功能,人們通常把吸嘴接觸元件的表面設計成中心對稱的形狀,而把作為拍照背景的吸嘴背景平面，設計成啞光面且表面沒有混色的情況,當然這個背景也通常被設計成一種單一的顏色,如黑色和綠色。

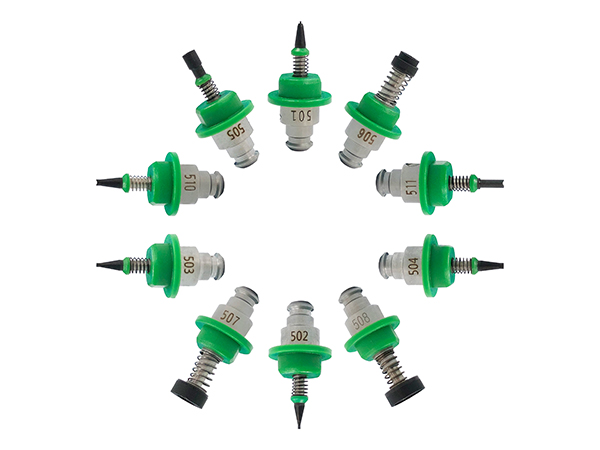

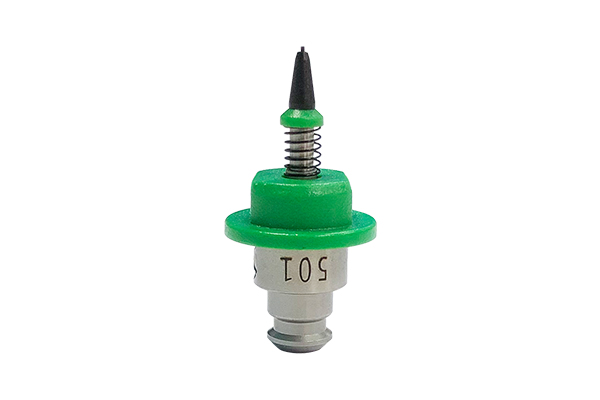

吸嘴
